Uťahovanie skrutiek na prírube
Dve najpoužívanejšie metódy na uťahovanie skrutkovaných prírubových
spojov sa realizujú buď momentovými kľúčami alebo priamym napínaním a to
prostredníctvom hydraulických napínačov. Bez ohľadu na vybranú metódu,
predbežná inšpekcia uťahovaných komponentov je podstatná, ak má byť spoj
presný a ak je realizovaný prvýkrát alebo stále. Inšpekcia by mala
obnášať previerku každého poškodenia na tesnení alebo tesniacich
plochách.
Uistite sa, že svorníky a matice sú v správnej veľkosti, vhodného
materiálu a bez akéhokoľvek poškodenia so správne použitým mazivom.
Dodatočne je nutné zaistiť súosovosť dier na prírubách, čo umožní
pohodlné osadenie skrutiek. Ak bola nájdená odchýlka od predchádzajúcich
požiadaviek, je potrebné ju odstrániť pred osadením a uťahovaním
skrutiek.
Pre uťahovanie prostredníctvom momentových kľúčov vložte svorník cez obe
časti príruby a utiahnite matice voľnou rukou tak, aby konce svorníkov
presahovali za matice. Ďalej zaistite, že svorníky sú voľne pohyblivé
cez otvory v prírubách a že sú matice voľnou rukou dotočené na doraz.
Očíslujte všetky svorníky "do kríža" ako je zobrazené vpravo.
Začnite napínať svorník postupne, počnúc prvým cyklom pri 25% hodnote
celkového predpísaného a požadovaného krútiaceho momentu. V druhom cykle
prejdite na 50% hodnotu a v treťom na 100%. Nakoniec skontrolujte
všetky spoje a to opätovným cyklom v smere alebo proti smeru pohybu
hodinových ručičiek pri 100% požadovanom krútiacom momente a uistite sa,
že všetky spoje sú rovnomerne utiahnuté.

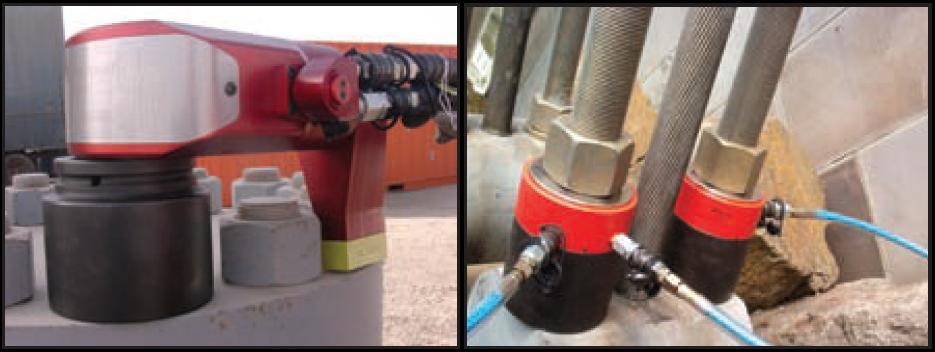

Pre uťahovanie prostredníctvom hydraulických napínačov svorníka vložte
svorník cez obe časti príruby a utiahnite matice voľnou rukou tak, aby
konce svorníkov presahovali za matice. Zabezpečte, aby na vybranej
strane príruby, kde bude napínač osadený, bol dostatočný presah svorníka
za maticou a to v minimálnej dĺžke rovnej priemeru svorníka. To je
nutná podmienka pre osadenie napínača na závit svorníka, kde napínací
člen musí byť plne zaskrutkovaný.
Skôr nie je možné pokračovať ďalej. Presne označené a nastavené napínače
treba skontrolovať skôr ako začnete s 25%, 33%, 50% alebo 100% súčasným
napínaním svorníkov v jednotlivých spojoch. Po rozhodnutí, aký počet
napínačov použijete súčasne osaďte na jednotlivé presahujúce svorníky
napínače rovnomerne dookola pre 25%, 33% alebo 50% súčasné napínanie,
alebo na každý svorník pre prípad 100% súčastného napínania. Pre viac
informácií si preštudujte návod na obsluhu hydraulických napínačov.

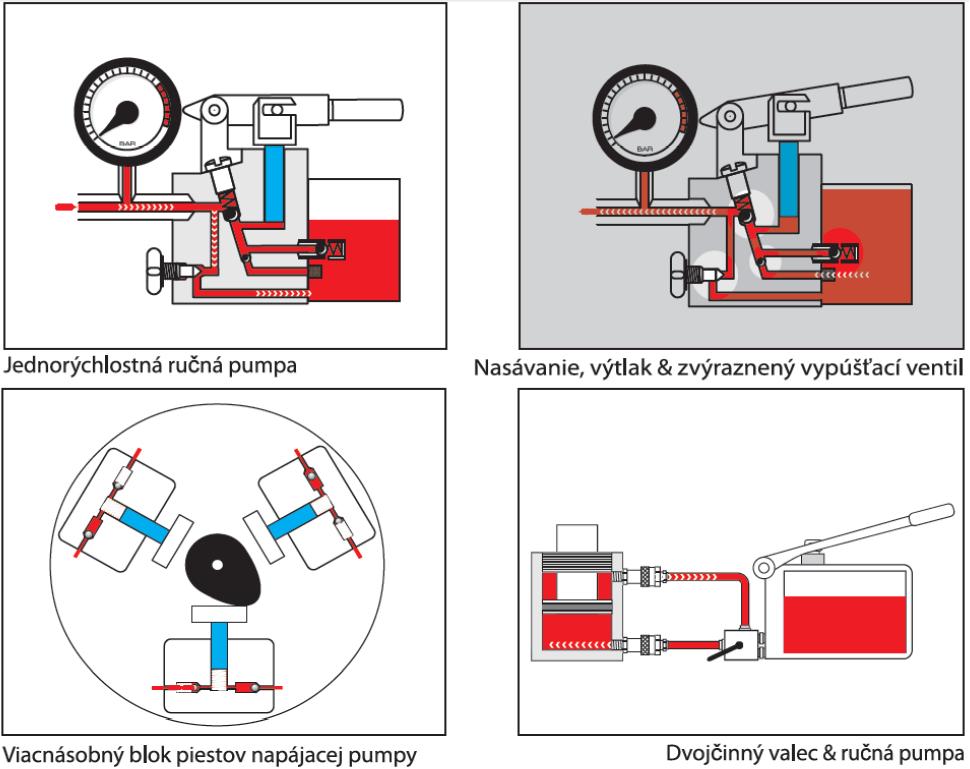

Po správnom osadení všetkých napínačov na prírubu pozapájajte všetky
napínače do série a pripojte ich na pumpu a začnite tlakovať olej do
systému, podľa návodu výrobcu alebo podľa BoltRight softvéru. V
prípadoch nie 100% súčasného napínania tam budú dve rozdielne
hydraulické tlakové hodnoty, disipované pumpou do napínačov a tie je
nutné dodržať. Pokiaľ sú všetky svorníky predpäté, potom sú spoje
pripravené na kontrolu.
Všimnite si, že je normálne spraviť 2 alebo 3 "obchádzania dookola,,
pokiaľ ide o 50% alebo menšie predpínanie. Nízky počet napínačov
používaný súčasne, vyžaduje viac obchádzaní a z tohto dôvodu čas na
utiahnutie príruby bude značne väčší.
Či napínate svorníky prostredníctvom momentového kľúča alebo napínačov
je dobré vykonať finálnu kontrolu a to poklepaním kladivkom po svorníku.
Na základe vysokého zvonivého zvuku vieme povedať, že spoj je
dotiahnutý. Tupý zvuk indikuje, že patričný spoj je stále voľný.
