Modulárny dizajn hydraulických napínačov skrutiek s vratnou pružinou série Hi-Force SBT umožňuje používateľovi prispôsobiť existujúcu zostavu napínača SBT na inú veľkosť závitu v rámci rozsahu napínača zakúpením jednotlivých komponentov alebo jednoduchej konverznej súpravy. Výmenou požadovaných komponentov ponúkajú napínače skrutiek Hi-Force SBT používateľovi ešte väčšiu všestrannosť za ekonomickú cenu.

Modely napínačov SBT3, SBT4 a SBT6 sú dostupné s dvoma rôznymi veľkosťami mostíka, preto vždy skontrolujte, či je požadovaná výmena závitu možná v rámci veľkosti mostíka. NEMIEŠAJTE komponenty a uistite sa, že sa všetky komponenty zhodujú. Veľký mostík bude vyžadovať použitie dlhého sťahováka so závitom na zaistenie dostatočného záberu závitu, ako aj veľkú otočnú objímku matice.

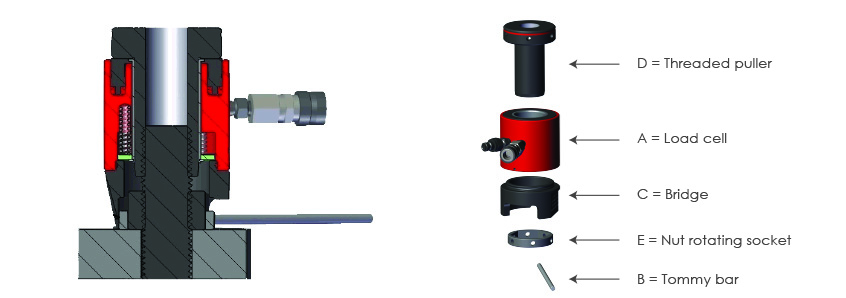

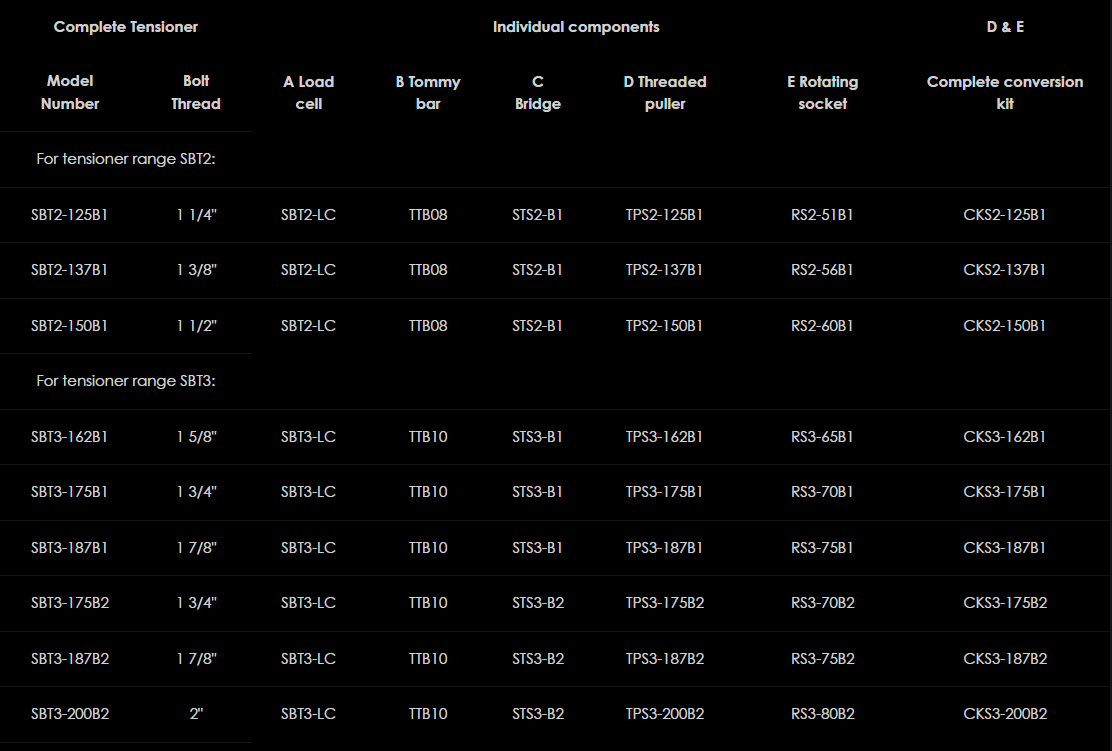

Nižšie uvedená tabuľka poskytuje všetky informácie na výber komponentov, vrátane adaptéra s krátkym závitom, snímača zaťaženia, malého mostíka, malej matice s otočným nástavcom a tyče, na úpravu vášho existujúceho napínača tak, aby vyhovoval inej veľkosti skrutiek. Zmeny sú možné len v rámci rovnakej veľkosti napínača. Je nevyhnutné, aby všetky komponenty alebo vybrané konverzné súpravy mali rovnakú príponu ako cieľová veľkosť napínača (t.j. B1, B2 alebo B3).

Príklady:

Zmena z SBT3-162B1 na SBT3-187B1 by si vyžadovala iba konverznú súpravu CKS3-187B1.

Pre zmenu z SBT3-187B1 na SBT3-200B2 by bola potrebná konverzná súprava CKS3-200B2 a mostík STS3-B2.

Používajte s napínačmi SBT Imperial Spring Return

Modulárny dizajn

Ponúka väčšiu všestrannosť

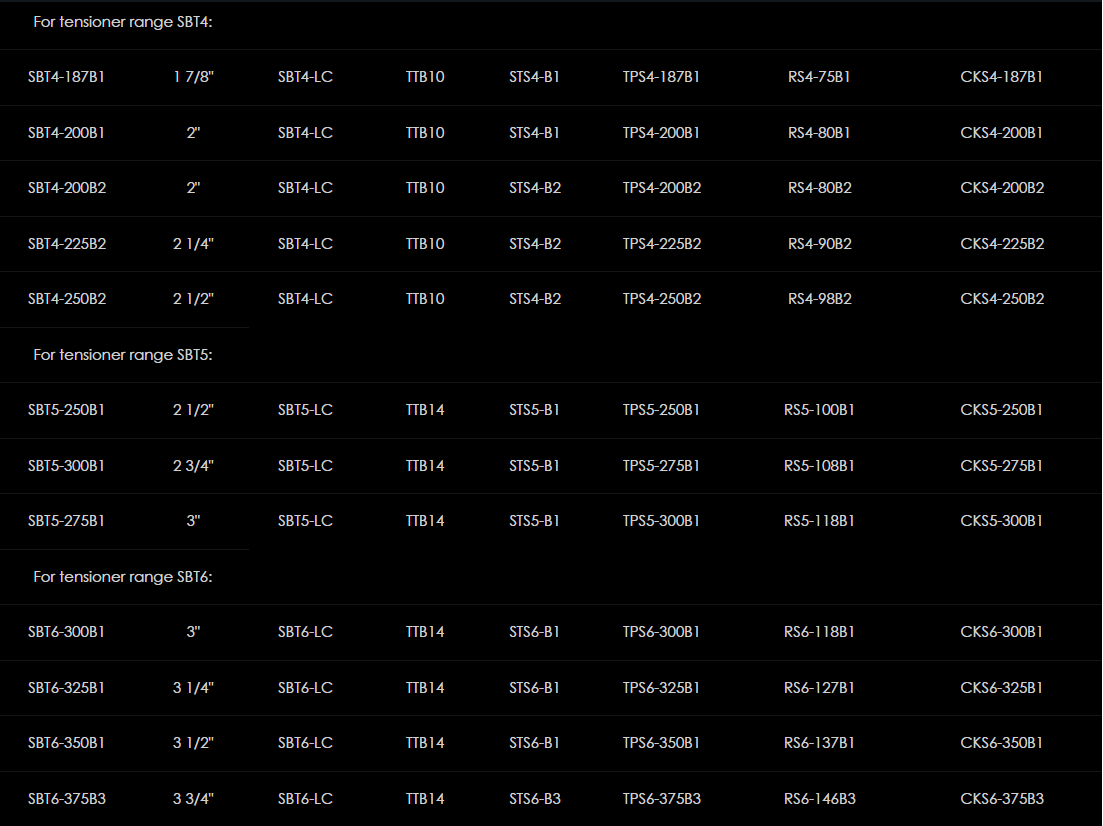

ŠPECIFIKÁCIA

Poznámka: Pri objednávaní komponentov nezabudnite skontrolovať kompatibilitu mostíkov pre modely SBT3, SBT4 a SBT6.
