STS Imperial - komponenty

Modulárna konštrukcia horných hydraulických napínačov skrutiek Hi-Force série STS umožňuje používateľovi prispôsobiť existujúcu zostavu napínača STS na inú veľkosť závitu v rámci rozsahu napínača zakúpením jednotlivých komponentov alebo jednoduchej konverznej súpravy. Výmenou požadovaných komponentov ponúkajú napínače skrutiek Hi-Force STS používateľovi ešte väčšiu všestrannosť za ekonomickú cenu.

Modely napínačov STS1, STS3, STS4 a STS6 sú k dispozícii s dvoma rôznymi veľkosťami mostíka, preto vždy skontrolujte, či je požadovaná výmena závitu možná v rámci veľkosti mostíka. NEMIEŠAJTE komponenty a uistite sa, že sa všetky komponenty zhodujú. Veľký mostík bude vyžadovať použitie dlhého sťahováka so závitom na zaistenie dostatočného záberu závitu, ako aj veľkú otočnú objímku matice.

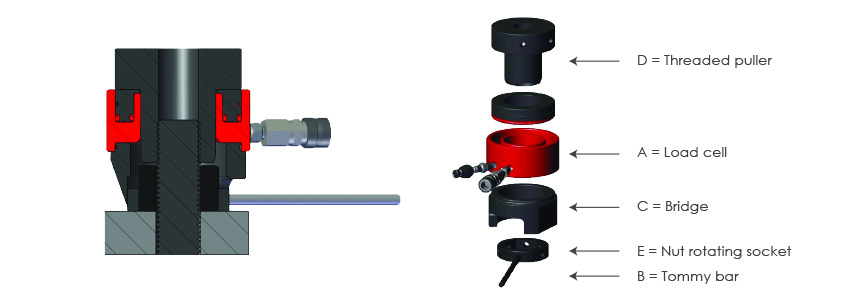

Nižšie uvedená tabuľka poskytuje všetky informácie na výber komponentov, vrátane adaptéra s krátkym závitom, snímača zaťaženia, malého mostíka, malej matice s otočným nástavcom a tyče, na úpravu vášho existujúceho napínača tak, aby vyhovoval inej veľkosti skrutiek. Zmeny sú možné len v rámci rovnakej veľkosti napínača. Je nevyhnutné, aby všetky komponenty alebo vybrané konverzné súpravy mali rovnakú príponu ako cieľová veľkosť napínača (t.j. B1, B2 alebo B3).

Príklady:

Zmena z STS3-162B1 na STS3-187B1 by si vyžadovala iba konverznú súpravu CK3-187B1.

Zmena z STS3-187B1 na STS3-200B2 by vyžadovala konverznú súpravu CK3-200B2 a mostík STS3-B2.

Na použitie s imperiálnymi napínačmi STS

Modulárny dizajn pre väčšiu flexibilitu

Všestranná možnosť úspory nákladov

Sťahováky bez závitu môžu byť poskytnuté na požiadanie pre zákazníkov, ktorí uprednostňujú prispôsobenie svojich vlastných neštandardných závitov tak, aby vyhovovali špecifickým potrebám napínania

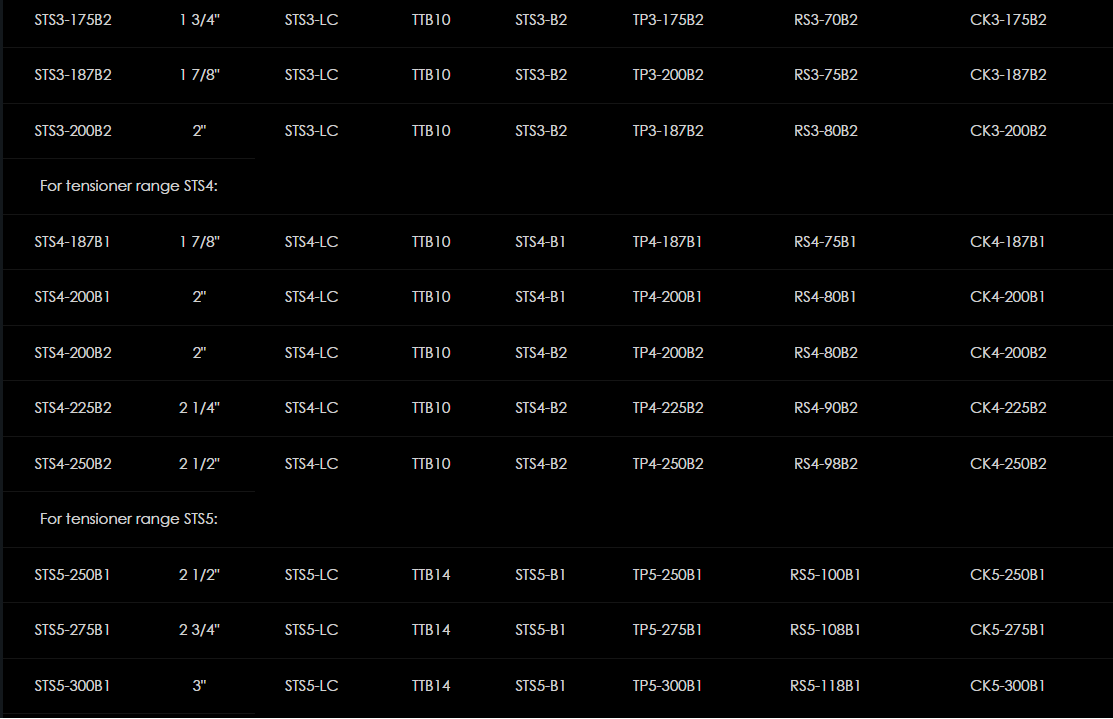

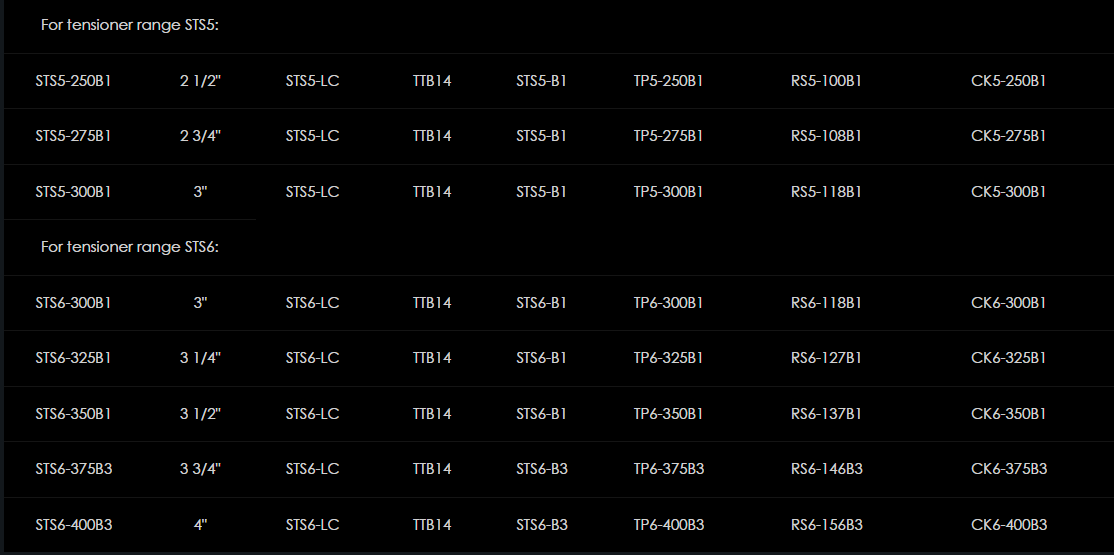

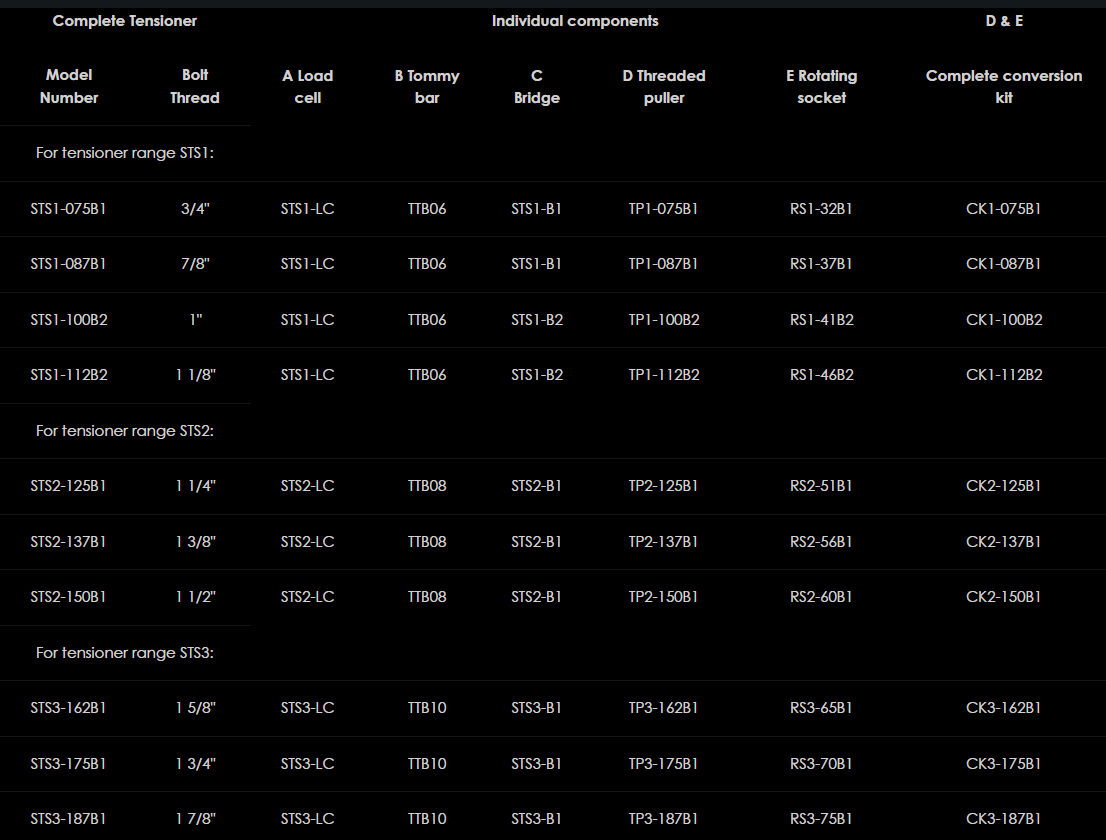

ŠPECIFIKÁCIA

Poznámka: Pri objednávaní komponentov nezabudnite skontrolovať kompatibilitu mostíkov pre modely STS1, STS3, STS4 a STS6.
